游標卡尺是一種測量長度、內外徑、深度的量具，具有計量和檢驗的作用。
類型及構成
量具，就是計量和檢驗用的器具，長度測量量具是其主要門類之一，如卡尺、深度尺、高度尺、千分尺、百分表、千分表、量塊、步距規、角度尺、傾角儀等。而卡尺又是長度測量量具中最主要的品種之一。
它的量程有：0~150mm，0~200mm，0~300mm，等等，一般的分辨率（以前也有叫分度值的）為0.02mm，也有0.1mm和0.05mm的，精度一般為±0.03mm，也有±0.04mm和±0.05mm的。由內測量爪、外測量爪、緊固螺釘、主尺、游標尺、深度尺等組成，有的還帶有微調裝置。
游標卡尺的主尺和游標上有兩副活動量爪，分別是內測量爪和外測量爪，內測量爪通常用來測量?jī)?nèi)徑，外測量爪通常用來測量長度和外徑。
原理
卡尺的原理是是利用主尺上的刻線間距（簡稱線距）和游標尺上的線距之差來讀出小數部分，例如：主尺上的線距為1毫米，游標尺上有10格，其線距為0.9毫米。當兩者的零刻線相重合，若游標尺移動0.1毫米，則它的第1根刻線與主尺的第1根刻線重合；若游標尺移動0.2毫米，則它的第2根刻線與主尺的第2根刻線重合。依此類推，可從游標尺與主尺上刻線重合處讀出量值的小數部分。主尺與游標尺線距的差值 0.1毫米就是游標卡尺的最小讀數值。同理，若它們的線距的差值為0.05毫米或0.02毫米(游標尺上分別有20格或50格)，則其最小讀數值分別為0.05毫米或0.02毫米。
游標原理是法國人P.韋尼埃于1631年提出的。它常用于長度測量工具的長度和角度的細分讀數機構中。詳細可查閱國家標準（GB/T21388、GB/T21389、GB/T21390）。
特點
1、輕型Digimatic卡尺的主尺和量爪采用CFRP（碳纖加固塑料）。
2、經久耐用并且易于操作。
3、可通過選件擴大應用范圍。
4、可從液晶顯示屏直接對內徑測量值進行讀數（按下偏置鍵就可方便地設置偏置值）。
5、可通過預調功能設置所需的開始點。
6、帶有SPC數據輸出。
7、帶有陶瓷量爪的特殊型號，適于測量磁性制品；卡尺具有簡潔、基本的設計；卡尺可測量外徑、內徑、深度和階差；卡尺的游標面角度較?。?span lang="EN-US">14°）、便于讀數；卡尺滑塊上裝有鎖緊螺釘；卡尺可提供帶有硬質合金頭量爪的卡尺。
主要種類
卡尺主要有游標卡尺、帶表卡尺和電子數顯卡尺三種。
1、游標卡尺。利用游標原理細分讀數的尺形手?jǐn)y式通用長度測量工具，主要用于測量?jī)?nèi)徑,外徑,階梯和深度等。測量時，量值的整數部分從主尺上讀出，小數部分從游標尺上讀出。游標原理是利用主尺上的刻線間距（簡稱線距）和游標尺上的線距之差來讀出小數部分。有0.02mm、0.05mm和0.01mm三種最小讀數值。

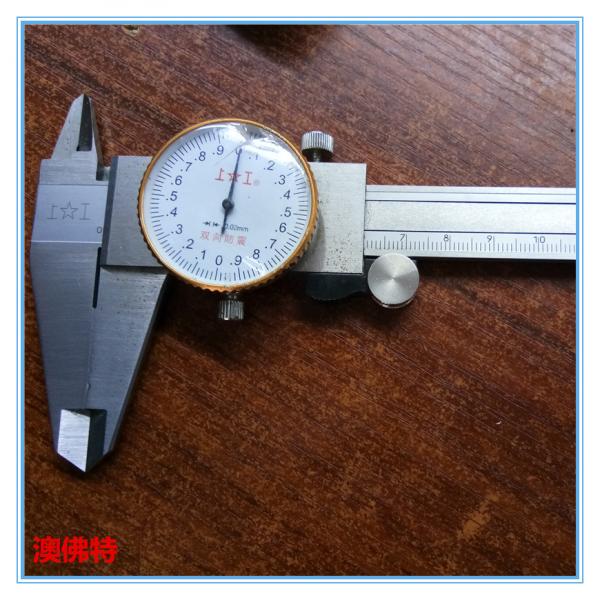

2、帶表卡尺。以精密齒條、齒輪的齒距作為已知長度，以帶有相應分度的指示表作為放大、細分和指示部分的大形手?jǐn)y式長度測量工具。帶表卡尺能解決游標卡尺的讀數誤差問題 。常見的最小讀數值有0.01mm和0.02mm兩種。
3、電子數顯卡尺。采用容柵、磁柵等測量系統，以數字顯示測量示值的長度測量工具。常用的分辨率為0.01mm，允許誤差為±0.03mm/150mm。也有分辨率為0.005mm的高精度數顯卡尺，允許誤差為±0.015mm/150mm。還有分辨率為0.001mm的多用途數顯千分卡尺（這是安一量具的國家專利，只有他們能夠生產），允許誤差為±0.005mm/50mm。由于讀數直觀、清晰，測量效率較高。
另外，還有各種非標專用的卡尺，如測量溝槽深度的帶鉤深度卡尺、測量齒輪厚度的齒厚卡尺、測量物體高度的高度卡尺和測量焊接質量的焊縫卡尺（焊縫規）等。
特殊用途的卡尺：尖爪型，不規則未知的尺寸測量 偏置型，不等高區域位置尺寸的測量 深度型，深度測量 薄片型，窄槽直徑測量
英文表達
卡尺：Caliper (美式英語）；Calliper (英式英語）
數顯卡尺：Digital Caliper
游標卡尺：Vernier Caliper
深度尺：Depth Gauge
高度卡尺：Height Gauge
使用方法
編輯
測量方法
測量時，右手拿住尺身，大拇指移動游標，左手拿待測外徑（或內徑）的物體，使待測物位于外測量爪之間，當與量爪緊緊相貼時，即可讀數。尺身和游標尺上面都有刻度。以準確到0.1毫米的游標卡尺為例，尺身上的最小分度是1毫米，游標尺上有10個小的等分刻度，總長9毫米，每一分度為0.9毫米，比主尺上的最小分度相差0.1毫米。量爪并攏時尺身和游標的零刻度線對齊，它們的第一條刻度線相差0.1毫米，第二條刻度線相差0.2毫米，……，第10條刻度線相差1毫米，即游標的第10條刻度線恰好與主尺的9毫米刻度線對齊。當量爪間所量物體的線度為0.1毫米時，游標尺向右應移動0.1毫米。這時它的第一條刻度線恰好與尺身的1毫米刻度線對齊。同樣當游標的第五條刻度線跟尺身的5毫米刻度線對齊時，說明兩量爪之間有0.5毫米的寬度，……，依此類推。在測量大于1毫米的長度時，整的毫米數要從游標“0”線與尺身相對的刻度線讀出。
讀數方法
讀數時首先以游標零刻度線為準在尺身上讀取毫米整數，即以毫米為單位的整數部分。然后看游標上第幾條刻度線與尺身的刻度線對齊，如第6條刻度線與尺身刻度線對齊，則小數部分即為0.6毫米（若沒有正好對齊的線，則取最接近對齊的線進行讀數）。如有零誤差，則一律用上述結果減去零誤差（零誤差為負，相當于加上相同大小的零誤差），讀數結果為：L=整數部分+小數部分－零誤差。
判斷游標上哪條刻度線與尺身刻度線對準，可用下述方法：選定相鄰的三條線，如左側的線在尺身對應線左右，右側的線在尺身對應線之左，中間那條線便可以認為是對準了。如果需測量幾次取平均值，不需每次都減去零誤差，只要從最后結果減去零誤差即可。
注意事項
1、游標卡尺是比較精密的測量工具，要輕拿輕放，不得碰撞或跌落地下。使用時不要用來測量粗糙的物體，以免損壞量爪，不用時應置于干燥地方防止銹蝕。
2、測量時，應先擰松緊固螺釘，移動游標不能用力過猛。兩量爪與待測物的接觸不宜過緊。不能使被夾緊的物體在量爪內挪動。
3、讀數時，視線應與尺面垂直。如需固定讀數，可用緊固螺釘將游標固定在尺身上，防止滑動。
4、實際測量時，對同一長度應多測幾次，取其平均值來消除偶然。
維護
1、運行檢查在每天使用之前，要先檢查游標卡尺的零刻度是否對齊，刻度是否清晰可見，挪動是否順暢，是則該卡尺可正常使用，否則需將該卡尺進行維修或更換新的計量有效的卡尺，并按運行檢查規定中的儀器失效處理方法進行。
2、注意事項：游標卡尺使用完畢，用棉紗擦拭干凈。長期不用時應將它擦上黃油或機油，兩量爪合攏并擰緊緊固螺釘，放入卡尺盒內蓋好，并避免放置在灰塵、潮濕，過冷過熱與含有酸堿蒸汽的環境當中。
